Mit der rasanten Entwicklung der Automobilindustrie haben Klimaanlagen den Fahr- und Passagierkomfort deutlich verbessert, wodurch deren funktionale Anforderungen und technologische Innovationen zunehmend an Bedeutung gewinnen. Die Leistungsfähigkeit der Klimaanlage hängt von den Verbindungen im Rohrleitungssystem ab, beispielsweise von Hoch- und Niederdruckleitungen. Daher sind die Konstruktionsanforderungen an Klimaanlagenleitungen von besonderer Wichtigkeit. Dieser Artikel untersucht den technischen Entwicklungsprozess von Klimaanlagenleitungen und bietet einen detaillierten Überblick über Zusammensetzung, Funktionsprinzipien, Rohrleitungsdesign, Fertigungsprozesse und Prüfanforderungen von Kfz-Klimaanlagen. Darüber hinaus analysiert er häufige Ausfallursachen in Kfz-Klimaanlagenleitungen und schlägt entsprechende Korrekturmaßnahmen und Wartungsempfehlungen vor. Dies dient als Grundlage für zukünftige Projektentwicklungen und Konstruktionen.

Einführung

Als unverzichtbarer Bestandteil des Fahrzeuginnenraums erhöht die Klimaanlage den Komfort von Fahrer und Passagieren und trägt maßgeblich zur Gesamtleistung des Fahrzeugs bei. Die Klimaanlagenleitungen, das Herzstück des Systems, funktionieren ähnlich wie die Blutgefäße des menschlichen Körpers und verbinden wichtige Komponenten wie Kompressor, Kondensator, Verdampfer und Expansionsventil zu einem geschlossenen Kreislauf. Dies gewährleistet den geordneten Fluss des Kältemittels im System und ermöglicht so die Kühl- und Heizfunktion der Klimaanlage.

Mit der rasanten Entwicklung des chinesischen Automobilmarktes steigen die Anforderungen der Verbraucher an Leistung, Zuverlässigkeit und Energieeffizienz von Fahrzeugklimaanlagen stetig. Konstruktion, Fertigung und Wartung von Fahrzeugklimaanlagen-Leitungssystemen stellen zahlreiche Herausforderungen dar und erfordern kontinuierliche Innovation und Optimierung. Eine gründliche Untersuchung der relevanten Technologien und Lösungen für Fahrzeugklimaanlagen-Leitungssysteme ist von großer praktischer Bedeutung, um die Gesamtleistung dieser Systeme zu verbessern, den Energieverbrauch zu senken, Ausfallraten zu minimieren und den Bedienkomfort zu erhöhen.

Ein Überblick über Kfz-Klimaanlagen

1. Komponenten und Funktionsprinzipien der Kfz-Klimaanlage

Die Klimaanlage eines Fahrzeugs besteht im Wesentlichen aus Kompressor, Lüfter, Kondensator, Gebläse, Trockenmitteltrockner, Klimaanlagenleitungen, Verdampfer, Expansionsventil und Kältemittel. Bei Elektrofahrzeugen mit flüssigkeitsgekühlten Akkus ist zusätzlich ein Kühler erforderlich.

Die Hauptfunktion einer Fahrzeugklimaanlage besteht darin, für Kühlung und Heizung zu sorgen und so ein angenehmes Klima im Fahrzeuginnenraum zu gewährleisten. Der Kühlprozess der Klimaanlage umfasst im Wesentlichen Kompression, Kondensation, Drosselung, Verdampfung und Zirkulation. Zunächst komprimiert der Kompressor das gasförmige Kältemittel mit niedriger Temperatur und niedrigem Druck zu einem Gas mit hoher Temperatur und hohem Druck, das anschließend in den Kondensator geleitet wird. Im Kondensator wird das Kältemittel gekühlt und verflüssigt, wodurch es sich in eine Flüssigkeit mit mittlerer Temperatur und hohem Druck verwandelt, bevor es zum Trocknen in den Trockner gelangt. Nach dem Durchströmen des Expansionsventils, wo der Druck reduziert wird, wird das Kältemittel wieder zu einer Flüssigkeit mit niedriger Temperatur und niedrigem Druck und tritt in den Verdampfer ein. Im Verdampfer verdampft das Kältemittel und nimmt Wärme auf, wodurch die durchströmende Luft gekühlt wird und der Kühleffekt erzielt wird. Das gasförmige Kältemittel wird dann zurück in den Kompressor gesaugt, wodurch der Kreislauf geschlossen wird. Während des Kühlprozesses dient das Klimaanlagenrohrsystem als Durchflussweg für das Kältemittel.

Die Heizmechanismen in Kfz-Klimaanlagen nutzen primär die Abwärme des Motors und separate Heizeinheiten. Herkömmliche Benzin- und Dieselfahrzeuge greifen hauptsächlich auf die vom Motor erzeugte Wärme zurück, während Fahrzeuge mit alternativen Antrieben PTC-Thermistoren zur Heizung verwenden.

2. Funktionen und Klassifizierungen von Kfz-Klimaanlagenleitungen

Die Rohrleitungen in Kfz-Klimaanlagen spielen eine entscheidende Rolle, indem sie verschiedene Komponenten verbinden und das Kältemittel transportieren. So wird eine reibungslose Zirkulation des Kältemittels im System gewährleistet. Die Rohrleitungen lassen sich unter anderem in Kompressor-, Kondensator-, Heizungs- und Lüftungsleitungen unterteilen. Sie können nach Material (Kupferrohre, Aluminiumrohre und Gummischläuche), nach Druck (Hoch- und Niederdruckleitungen) und nach Aggregatzustand des Kältemittels (Gas- und Flüssigphasenleitungen) klassifiziert werden.

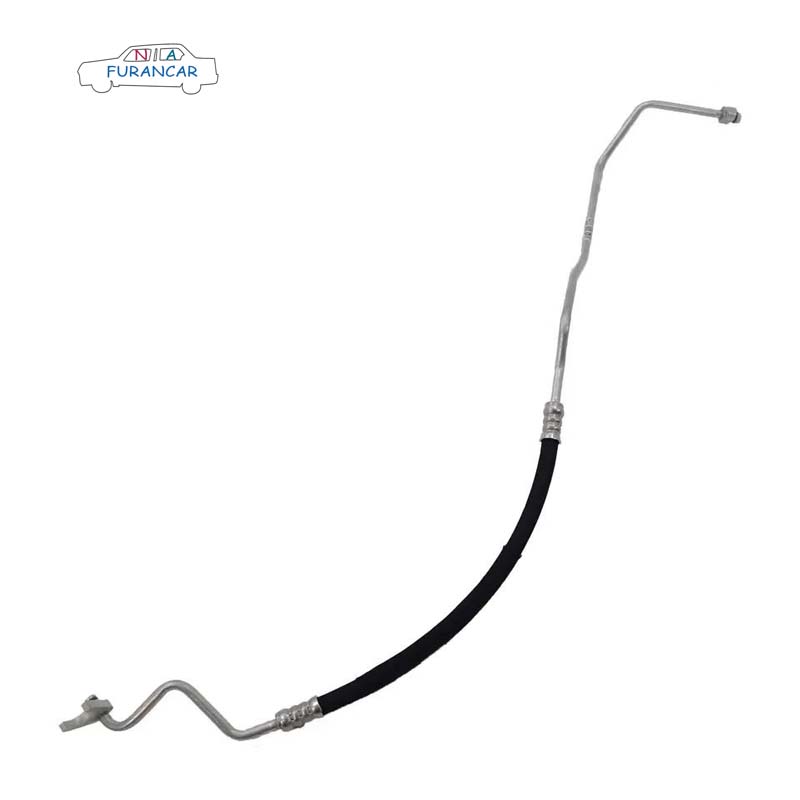

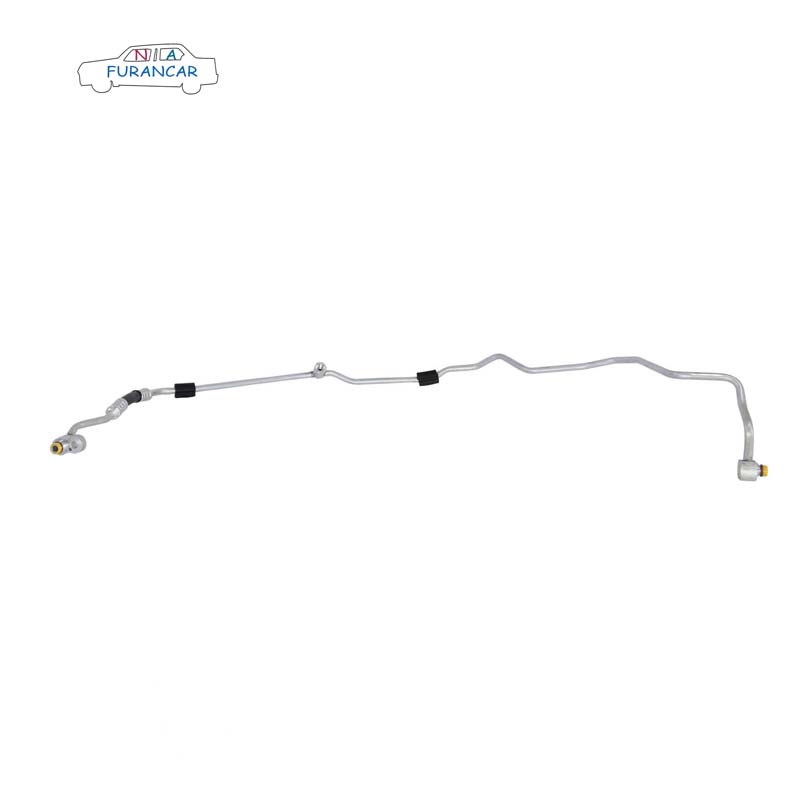

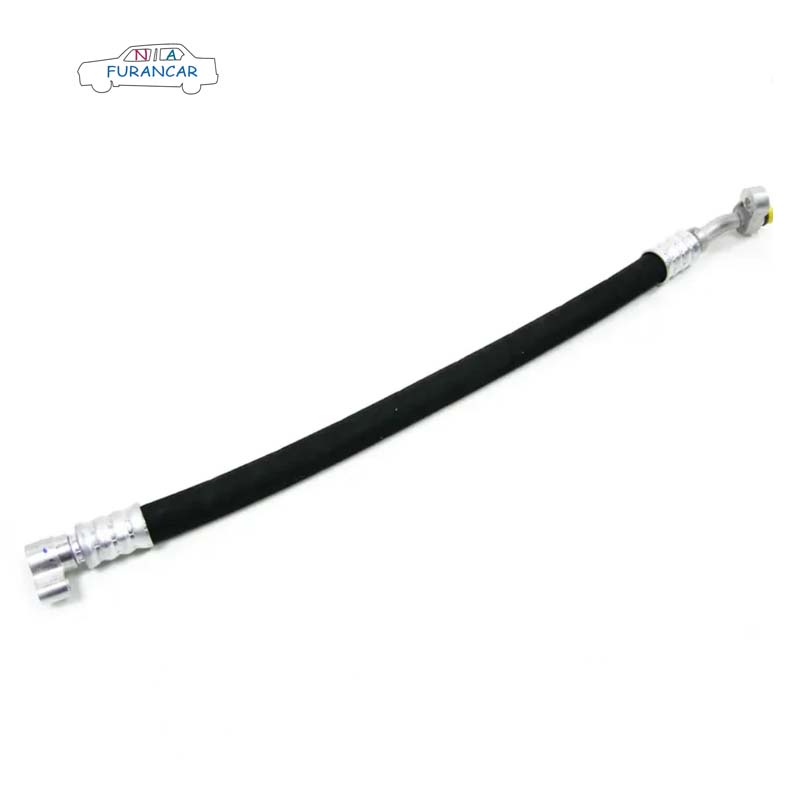

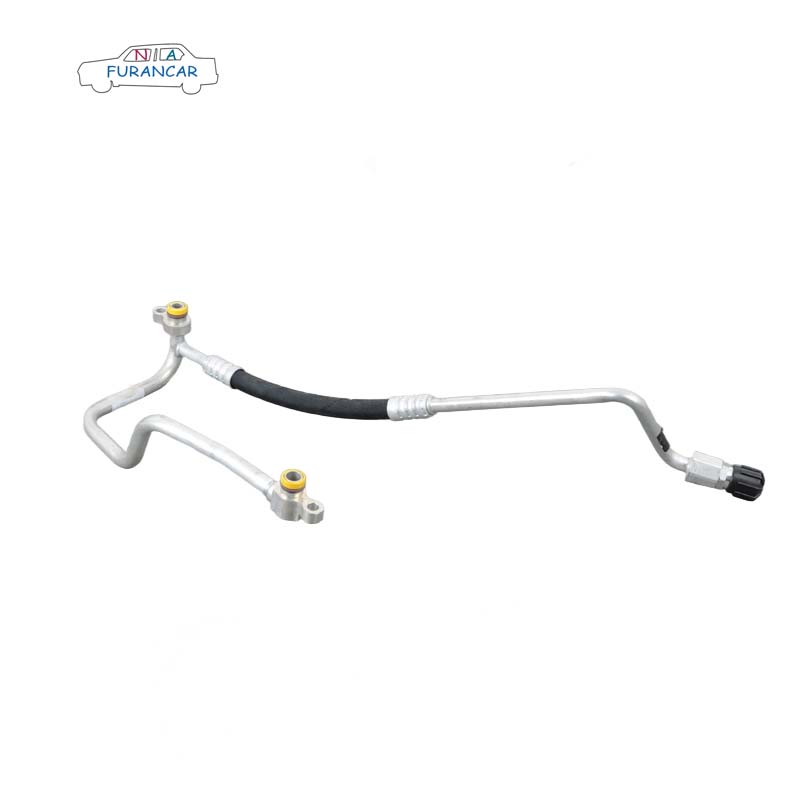

Da Aluminiumrohre leicht sind, tragen sie positiv zur Gewichtsreduzierung im Automobilbau bei. Daher werden sie heute häufig in Kfz-Klimaanlagen eingesetzt. Die Rohrleitungssysteme von Kfz-Klimaanlagen bestehen hauptsächlich aus Aluminiumrohren, Verbindungsstücken (Klemmen, Verbinder, Muttern usw.), flexiblen Schläuchen, Wellschläuchen, Aluminiumhülsen, Befüllanschlüssen, O-Ringen, Druckschaltern und Kunststoffkappen. Um ein Austreten des Kältemittels zu verhindern, ist die Qualität der Rohrleitungsverbindungen von entscheidender Bedeutung. Die Verbindungsstücke in den Rohrleitungen von Kfz-Klimaanlagen sind der Schlüssel zur Luftdichtheit; die gängigsten Verbindungsarten sind Gewinde- und Klemmverbindungen.

Gewindeverbindungen verbinden Aluminiumrohre untereinander oder mit anderen Bauteilen mithilfe von Muttern und Außengewinden. Klemmverbindungen nutzen Klemmen und Schrauben, um Rohrverbindungen fest zu fixieren und so Dichtheit und Stabilität zu gewährleisten. Beim Anziehen des Gewindes kann sich der Schlauch verdrehen; Schläuche, die Torsionsspannungen ausgesetzt sind, neigen zu vorzeitigem Materialermüdungsbruch, und diese Torsionskraft kann zudem zum Lösen der Verbindung führen. Daher werden Klemmverbindungen heutzutage für Klimaanlagenleitungen bevorzugt.

Konstruktionsanforderungen für die Verrohrung von Kfz-Klimaanlagen

1. Anforderungen an die Installation und Verlegung von Kfz-Klimaanlagenleitungen

Die Rohrleitungen der Kfz-Klimaanlage sind während der Fahrt Vibrationen, Stößen und Temperaturschwankungen ausgesetzt. Daher ist die sichere Installation der Rohrleitungen von größter Wichtigkeit. Eine ordnungsgemäße Befestigung verhindert Lockerung, Verschleiß und Leckagen und gewährleistet so den einwandfreien Betrieb und die langfristige Zuverlässigkeit der Klimaanlage. Bei zwei parallel verlaufenden Rohren werden üblicherweise an geeigneten Stellen in der äußeren Frontwand Schweißmutternlöcher vorgesehen und die Rohrleitungen mit Mehrfachrohrschellen befestigt. Die Befestigungspunkte sind in der Regel im Abstand von 300 mm angeordnet. Zusätzlich werden häufig Kabelbinder zur weiteren Sicherung der Leitungen verwendet. Bei starren Rohren sollte der Abstand zwischen zwei Befestigungspunkten zwischen 100 und 400 mm liegen, um übermäßige Vibrationen durch zu lange Rohrabschnitte zu vermeiden. Die Anzahl zusätzlicher Befestigungspunkte an flexiblen Schläuchen sollte minimiert werden, um Belastung und Verschleiß der Schläuche zu reduzieren. An Krümmungen sollten zusätzliche Befestigungspunkte angebracht werden, um die Stabilität an diesen Stellen zu gewährleisten.

Bei der Planung von Klimaanlagenkanälen müssen verschiedene Vorgaben eingehalten werden. Der Biegewinkel starrer Kanäle sollte größer als 90° sein; der Biegeradius sollte das 1,5- bis 2-fache des Kanaldurchmessers betragen; der gerade Abschnitt nach einer Biegung sollte mindestens 15 mm lang sein; und die Verbindung zwischen flexiblen und starren Kanälen sollte mehr als 35 mm breit sein. Der Abstand zwischen den Kanälen und angrenzenden Bauteilen sollte mindestens 6 mm betragen, um Verschleiß durch Kontakt zwischen den Kanälen und den Bauteilen zu vermeiden.

3. Prüfanforderungen für Klimaanlagenkanäle

Um Kältemittellecks während des Zirkulationsprozesses zu verhindern, müssen Kfz-Klimaanlagen strenge Anforderungen an die Luftdichtheit erfüllen; während der Konstruktions- und Entwicklungsphase müssen zahlreiche Tests durchgeführt werden, um die Zuverlässigkeit der Konstruktion zu überprüfen; wenn der Test bestanden wird, bedeutet dies, dass die Luftdichtheit der Rohrleitungen den Anforderungen entspricht.

Fehlermöglichkeitsanalyse von Klimaanlagenleitungen in Kraftfahrzeugen

Laut einschlägigen Statistiken sind Fehler in Klimaanlagen, die durch falsche Kältemittelbefüllung verursacht werden, das häufigste Problem. Leckagen an der Verbindungsstelle zwischen Verdampferauslassrohr und Kompressoransaugrohr sind dabei für bis zu 90 % dieser Fälle verantwortlich. Folglich ist Kältemittelverlust an den Verbindungsstellen die häufigste Fehlerursache in den Leitungen von Kfz-Klimaanlagen. Diese ist auf folgende spezifische Ursachen zurückzuführen:

1. Alterung der Rohrleitungen

Nach längerem Gebrauch altern die Gummikomponenten der Klimaanlage eines Autos, härten aus und reißen, wodurch Kältemittel austritt. Da sich die Klimaanlagenleitungen hauptsächlich im Motorraum befinden und dort ständig hohen Temperaturen und Vibrationen ausgesetzt sind, beschleunigt sich dieser Alterungsprozess.

2. Lose Verbindung

Die Verbindungen der Klimaanlagenleitungen können sich während der Fahrt durch Vibrationen und andere Faktoren lockern. Löst sich eine Verbindung, ist die Dichtung beeinträchtigt, wodurch Kältemittel austreten kann.

3. Komponentenausfall

Komponenten einer Klimaanlage, wie Kompressor, Kondensator und Verdampfer, können ebenfalls Kältemittellecks verursachen, wenn ihre internen Dichtungen beschädigt sind oder die Komponenten selbst Defekte wie Risse oder Nadellöcher aufweisen. Beispielsweise kann eine beschädigte Wellendichtung am Kompressor dazu führen, dass Kältemittel austritt und in die Umgebung gelangt.

4. Traumatische Verletzung

Während der Fahrt können die Klimaanlagenleitungen äußeren Einflüssen wie Steinschlag oder Kratzern durch Äste ausgesetzt sein, was zu Beschädigungen und Kältemittellecks führen kann. Auch unsachgemäße Handhabung bei Wartungs- und Servicearbeiten kann die Klimaanlagenleitungen beschädigen.

5. Abnormer Druck

Ist der Druck in einer Klimaanlage zu hoch oder zu niedrig, können Rohrleitungen und Bauteile beschädigt werden, wodurch das Risiko von Kältemittellecks steigt. Gelangen beispielsweise nicht kondensierbare Gase wie Luft in die Kälteanlage, kann dies zu einem übermäßigen Druckanstieg führen, der Dichtungen in Rohrleitungen oder Bauteilen beschädigt und somit Kältemittellecks verursacht.

Um Kältemittellecks aufgrund der oben genannten Faktoren zu vermeiden, sollten folgende Punkte beachtet werden: Erstens sollte während der Fahrzeugnutzung die Außenseite der Klimaanlagenleitungen regelmäßig auf Anzeichen von Alterung, Rissen oder Beschädigungen überprüft werden, insbesondere an Krümmungen und in der Nähe von Wärmequellen wie dem Motor. Zweitens sollten die Rohrverbindungen regelmäßig auf Lockerheit oder Undichtigkeiten geprüft werden. Dies kann durch Auftragen von Seifenwasser erfolgen, um die Bildung von Blasen zu beobachten, die auf ein Leck hinweisen. Des Weiteren sollte der Betriebszustand aller Komponenten der Klimaanlage regelmäßig überprüft werden, z. B. ob der Kompressor ordnungsgemäß läuft und ob sich ungewöhnlich viel Frost am Kondensator oder Verdampfer gebildet hat. Schließlich sollte die Klimaanlage gemäß der Bedienungsanleitung des Fahrzeugs ordnungsgemäß verwendet werden. Vermeiden Sie es, die Klimaanlage über längere Zeiträume bei stehendem Motor laufen zu lassen, da dies den Kompressor unnötig belastet. Stellen Sie schließlich bei der Fahrzeugwartung sicher, dass die Klimaanlage ordnungsgemäß gewartet wird. Dazu gehört der regelmäßige Austausch des Luftfilters, um das System sauber zu halten und zu verhindern, dass Staub und andere Verunreinigungen eindringen, die die Kühlleistung beeinträchtigen und Bauteile beschädigen könnten. Achten Sie außerdem bei Fahrzeugreparaturen darauf, die Klimaanlagenleitungen und -komponenten nicht zu beschädigen. Sollten die Klimaanlagenleitungen ausgebaut werden müssen, befolgen Sie die Standardarbeitsanweisungen. Schützen Sie nach dem Ausbau die Rohrverbindungen und andere Bereiche vor dem Eindringen von Fremdkörpern.

Abschluss

Diese Arbeit untersucht den technischen Entwicklungsprozess von Klimaanlagenleitungen und bietet einen detaillierten Überblick über Zusammensetzung, Funktionsprinzipien, Rohrleitungsdesign, Fertigungsprozesse und Prüfanforderungen von Kfz-Klimaanlagen. Darüber hinaus werden Leckageprobleme an Klimaanlagenrohrverbindungen analysiert und entsprechende Korrekturmaßnahmen sowie Wartungsempfehlungen vorgeschlagen. Dies dient als Grundlage für zukünftige Projektentwicklungen und Konstruktionen. Die technische Weiterentwicklung von Klimaanlagenleitungen und die Behebung von Leckageproblemen beeinflussen nicht nur die Leistung der Klimaanlage, sondern wirken sich auch direkt auf den Fahrgastkomfort und die Gesamtqualität des Fahrzeugs aus. Daher sollten Konstruktion, Fertigung und Wartung von Klimaanlagenleitungen besondere Aufmerksamkeit widmen.
