Da die Automobilindustrie zunehmend Wert auf Gewichtsreduzierung, Kraftstoffverbrauch und Wirtschaftlichkeit legt, haben sich Aluminiumlegierungen aufgrund ihres geringen Gewichts, ihrer hohen Festigkeit, ihrer ausgezeichneten Wärmeleitfähigkeit und Korrosionsbeständigkeit als bevorzugtes Material für die Herstellung von Klimaanlagenleitungen etabliert. Als Schlüsselkomponente, die Kältemittel mit hoher Temperatur und hohem Druck transportiert, sind Sicherheit und Zuverlässigkeit der Klimaanlagenleitungen von höchster Bedeutung. Die Wandstärke der Leitungen ist ein zentraler Konstruktionsparameter, der ihre Festigkeit, ihr Gewicht, ihre Kosten und ihre Lebensdauer bestimmt. Zu dünne Wände können unter extremen Betriebsbedingungen zu Leckagen oder sogar Rohrbrüchen führen und somit Sicherheitsrisiken bergen; umgekehrt erhöhen zu dicke Wände die Materialkosten und das Gesamtgewicht des Fahrzeugs und stehen damit im Widerspruch zum Trend zum Leichtbau.

Daher ist die wissenschaftliche und präzise Definition und Berechnung der Wandstärke von Aluminiumrohren in Kfz-Klimaanlagen von entscheidender Bedeutung für die Sicherstellung der Produktqualität, die Kostenkontrolle und die Verbesserung der Fahrzeugleistung. Dieser Bericht untersucht systematisch die Grundlagen der Wandstärkenbestimmung, analysiert die zugrundeliegende Berechnungstheorie und stellt den gesamten Berechnungsprozess von der Parameterauswahl bis zur Ergebnisanalyse dar.

I. Definition der Wandstärke von Aluminiumrohren für Kfz-Klimaanlagen und relevante Normen

1. Definition der Wandstärke

Aus physikalischer Sicht bezeichnet die Wandstärke eines Aluminiumrohrs den Abstand zwischen seiner Außen- und Innenwand, der sich einfach durch die Formel Wandstärke = (Außendurchmesser – Innendurchmesser) / 2 ausdrücken lässt. In technischen Anwendungen geht die Definition der Wandstärke jedoch weit darüber hinaus. Es handelt sich um ein umfassendes technisches Konzept, das sich im Wesentlichen in folgende zwei Aspekte gliedert:

Nennwandstärke: Dies ist der in Konstruktionszeichnungen angegebene Standardwert für die Wandstärke zur Identifizierung und Bestellung. Es handelt sich um eine idealisierte, handelsübliche Spezifikation, z. B. 1,0 mm, 1,5 mm usw.

Mindestzulässige Wandstärke: Dies ist die Wandstärke, die die Rohrleitung an ihrer schwächsten Stelle gemäß der Konstruktionsberechnung und unter Berücksichtigung aller Sicherheitsfaktoren aufweisen muss. Aufgrund unvermeidbarer Maßabweichungen (Toleranzen) im Fertigungsprozess weicht die tatsächliche Wandstärke des Produkts von der Nennwandstärke ab. Daher ist das Hauptziel der Konstruktion, sicherzustellen, dass die tatsächliche Wandstärke auch bei maximaler negativer Toleranz mindestens der berechneten minimal zulässigen Wandstärke entspricht.

2. Internationale Standards der Automobilindustrie (SAE/ISO)

SAE (Gesellschaft der Automobilingenieure): Die SAE hat zahlreiche Normen für Automobilkomponenten veröffentlicht. Beispielsweise ist SAE J2064 eine Norm für Klimaanlagenschläuche in Kraftfahrzeugen. Obwohl in den Suchergebnissen keine SAE-Norm speziell zur Berechnung der Wandstärke von starren Aluminiumrohren gefunden wurde, legen relevante Normen klare Anforderungen an die Druckfestigkeit und die Leistungsmerkmale (wie z. B. Druckbeständigkeit) des Systems fest. Diese Anforderungen beeinflussen wiederum die Auslegungsparameter für die Wandstärke.

ISO (Internationale Organisation für Normung): Ähnlich wie SAE verfügt auch ISO über Normen für Rohrleitungen und Druck; beispielsweise definiert ISO 8434-2 die Druckstufen für Rohrverbindungsstücke. Allerdings wurde auch hier keine spezifische ISO-Norm gefunden, die die Berechnung der Wandstärke für Aluminiumrohre in Kfz-Klimaanlagen direkt regelt.

Die Definition der Wandstärke von Aluminiumrohren für Kfz-Klimaanlagen ist ein mehrstufiger Prozess mit mehreren Normen. Sie orientiert sich an Fachnormen wie T/QCKT 003-2011 und greift für spezifische Berechnungsverfahren auf die Konstruktionsprinzipien allgemeiner Normen für Druckrohrleitungen wie GB/T 20801 und ASME B31.3 zurück.

II. Theoretische Grundlagen und Schlüsselparameter für Wanddickenberechnungen

1. Grundlegende Rechenprinzipien

Ein Aluminiumrohr für eine Kfz-Klimaanlage ist im Wesentlichen ein dünnwandiger Zylinder, der unter Innendruck steht. Die Berechnung der Wandstärke dient primär dazu, sicherzustellen, dass die im Rohrwandmaterial entstehende Umfangsspannung unter allen Betriebsbedingungen unterhalb der zulässigen Materialspannung bleibt.

Das grundlegendste und am weitesten verbreitete Berechnungsmodell leitet sich aus der Theorie dünnwandiger Druckbehälter ab; seine vereinfachte Formel (auch bekannt als eine Variante der Barlow-Formel) lautet wie folgt:

δ = (P × D) / (2 × [σ]) + C

Wo:

• δ (oder t): Die für die Berechnung erforderliche Mindestwandstärke (mm)

• P: Der Auslegungsdruck der Rohrleitung (MPa)

• D: Der Außen- oder Innendurchmesser der Rohrleitung (mm); dieser variiert je nach verwendeter Formel geringfügig, aber für konservative Berechnungen wird typischerweise der Außendurchmesser verwendet.

• [σ] (oder S): Die zulässige Spannung des Materials bei der Auslegungstemperatur (MPa)

• C: Wandstärkezuschlag aufgrund von Faktoren wie Korrosion, Erosion oder Bearbeitung (mm); bei innen sauberen Klimaanlagen kann dieser Wert üblicherweise mit 0 angenommen werden.

• Komplexere Formeln, wie sie beispielsweise in ASME B31.3 angegeben sind, berücksichtigen auch Faktoren wie den Schweißnahtfaktor (W), den Massenfaktor (E) und den materialspezifischen Temperaturkorrekturfaktor (Y). t = (P × D) / (2 × (S × E × W + P × Y))

Diese Faktoren machen die Berechnungsergebnisse genauer und sicherer, das Grundprinzip bleibt jedoch unverändert.

2. Analyse der wichtigsten Eingangsparameter

Genaue Wanddickenberechnungen hängen von präzisen Eingangsparametern ab.

Auslegungsdruck (P):

Der Auslegungsdruck ist einer der wichtigsten Eingangsparameter bei der Berechnung der Wandstärke. Er entspricht nicht einfach dem durchschnittlichen Betriebsdruck des Systems, sondern dem höchsten Druckwert, dem das System während seiner Lebensdauer voraussichtlich ausgesetzt sein wird, zuzüglich eines Sicherheitszuschlags.

Druckzonen: Die Klimaanlage eines Fahrzeugs ist in einen Hochdruck- und einen Niederdruckkreislauf unterteilt. Der Hochdruckkreislauf (vom Kompressorausgang bis zum Expansionsventil) ist höheren Drücken ausgesetzt.

Druckbereich:

• Der Betriebsdruck auf der Niederdruckseite liegt typischerweise zwischen 0,15 und 0,25 MPa (1,5–2,5 bar).

• Der Betriebsdruck auf der Hochdruckseite liegt typischerweise zwischen 1,3 und 1,7 MPa (13–17 bar), variiert jedoch erheblich in Abhängigkeit von Faktoren wie Umgebungstemperatur, Motordrehzahl und Kältemittelmenge.

• Branchenstandards und praktische Tests zeigen, dass der Betriebsdruck auf der Hochdruckseite mindestens 3,5 MPa betragen sollte. Einige Normen fordern sogar eine Dichtheitsprüfung bei 3,53 MPa.

Auswahlkriterien:

Daher wird bei der Berechnung der Wandstärke von Hochdruckleitungen der Auslegungsdruck (P) typischerweise auf einen Wert festgelegt, der deutlich über dem durchschnittlichen Betriebsdruck liegt – beispielsweise 4,0 MPa oder sogar höher –, um allen möglichen transienten Druckspitzen Rechnung zu tragen und die in den Normen geforderte Sicherheitsmarge zu gewährleisten.

Zulässige Spannung ([σ] oder S):

Die zulässige Spannung ist die maximale Spannung, die ein Werkstoff aushalten kann, ohne sich dauerhaft zu verformen oder zu versagen. Sie spiegelt direkt die Widerstandsfähigkeit des Werkstoffs wider.

Übliche Materialien:

Aluminiumrohre für Kfz-Klimaanlagen werden typischerweise aus Aluminiumlegierungen hergestellt, die eine gute Festigkeit und Bearbeitbarkeit bieten, wie z. B. 3103-H12, 6063-T6 und 6061-T6.

Festigkeitskriterien:

Zulässige Spannungen werden üblicherweise anhand der Streckgrenze oder der Zugfestigkeit des Materials bestimmt. Die Streckgrenze ist der kritische Punkt, an dem ein Material beginnt, plastische Verformung zu erfahren; sie ist das konservativere und gebräuchlichere Bemessungskriterium.

Mechanische Eigenschaften von 6061-T6: Den Daten zufolge sind die typischen mechanischen Eigenschaften der Aluminiumlegierung 6061-T6:

• Mindeststreckgrenze: ca. 240–241 MPa (35.000 psi)

• Mindestzugfestigkeit: ca. 290 MPa (42.000 psi)

Sicherheitsfaktor:

Die zulässige Spannung entspricht nicht einfach der Streckgrenze; sie wird vielmehr berechnet, indem die Streckgrenze durch einen Sicherheitsfaktor (SF) dividiert wird. Der Wert des Sicherheitsfaktors hängt von der Kritikalität der Anwendung, der Unsicherheit der Belastung, der Gleichmäßigkeit der Materialqualität und den Anforderungen der relevanten Normen ab; er liegt typischerweise zwischen 1,5 und 3,0. [σ] = Streckgrenze / Sicherheitsfaktor

Temperatureinflüsse:

Die zulässige Spannung eines Werkstoffs ist temperaturabhängig. Obwohl der Betriebstemperaturbereich von Klimaanlagenleitungen (-40 °C bis +125 °C) im Vergleich zu Stahl einen relativ geringen Einfluss auf die Festigkeit von Aluminiumlegierungen hat, ist es dennoch notwendig, bei präzisen Konstruktionsarbeiten die Tabellen mit den zulässigen Spannungen der relevanten Werkstoffe bei der Auslegungstemperatur zu konsultieren.

III. Beispiel für die Berechnung der Wandstärke von Aluminiumrohren in Kfz-Klimaanlagen

1. Vorbemerkungen

Wichtiger Hinweis: Nach eingehender Analyse der Suchergebnisse wurden keine öffentlich zugänglichen Quellen gefunden, die ein vollständiges, offizielles Beispiel für die Berechnung der Wandstärke von Aluminiumrohren für Kfz-Klimaanlagen einschließlich spezifischer Eingangsdaten und Ergebnisse bieten. Solche Berechnungen sind üblicherweise Bestandteil der internen Kernentwicklungsprozesse und des geistigen Eigentums von Originalausrüstern (OEMs) oder Tier-1-Zulieferern.

Folglich wird in diesem Abschnitt ein logisch stringentes und datenbasiertes hypothetisches Berechnungsbeispiel auf Grundlage der zuvor genannten theoretischen Grundlagen und der aus den Suchergebnissen zusammengetragenen Daten entwickelt. Ziel ist es, den gesamten Prozess der Wanddickenberechnung anschaulich darzustellen, anstatt eine direkt anwendbare Standardlösung zu liefern.

2. Berechnungsszenario

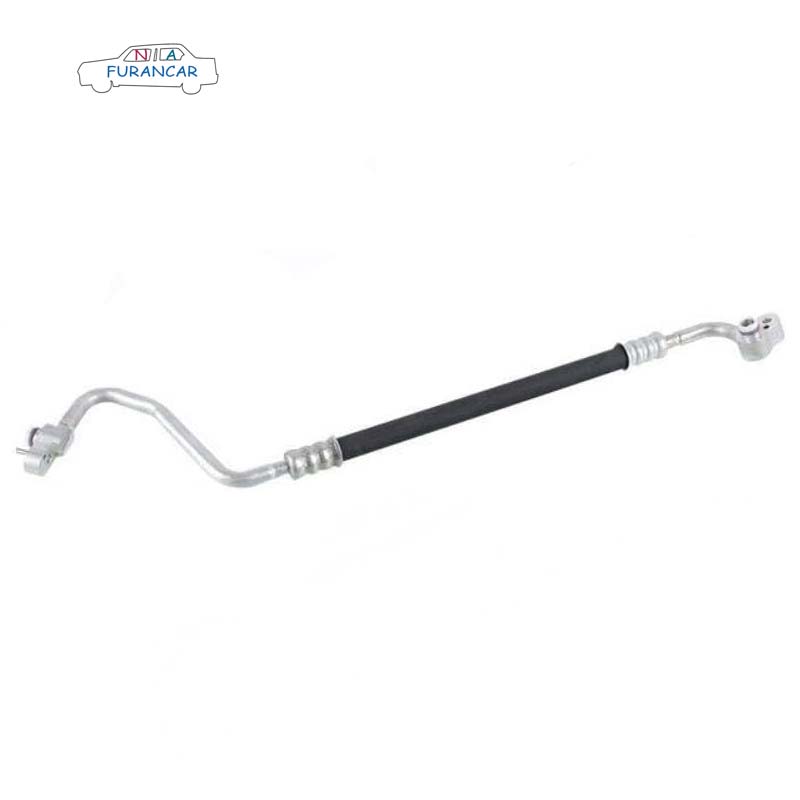

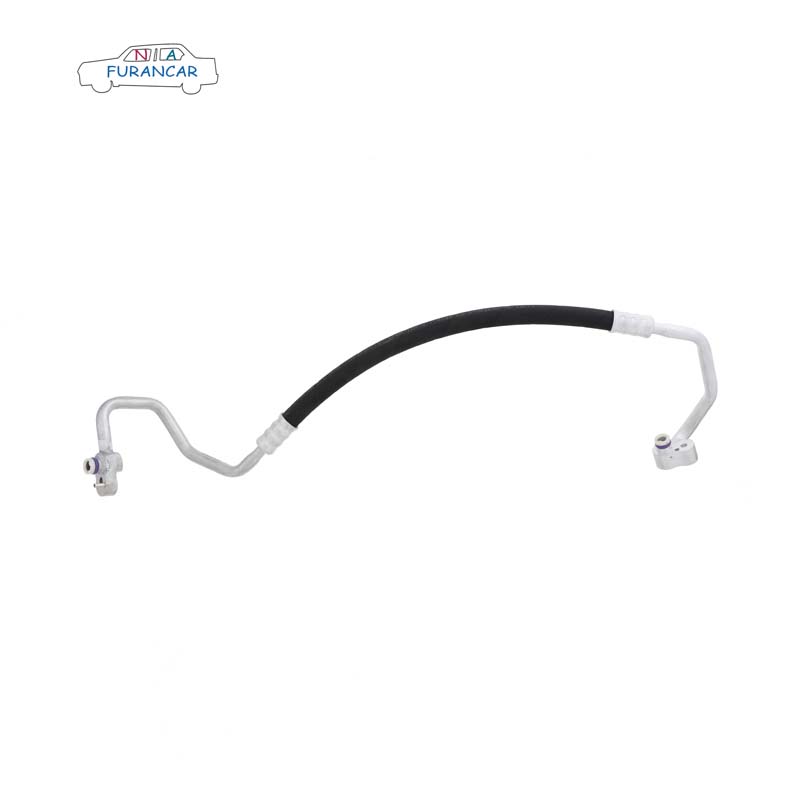

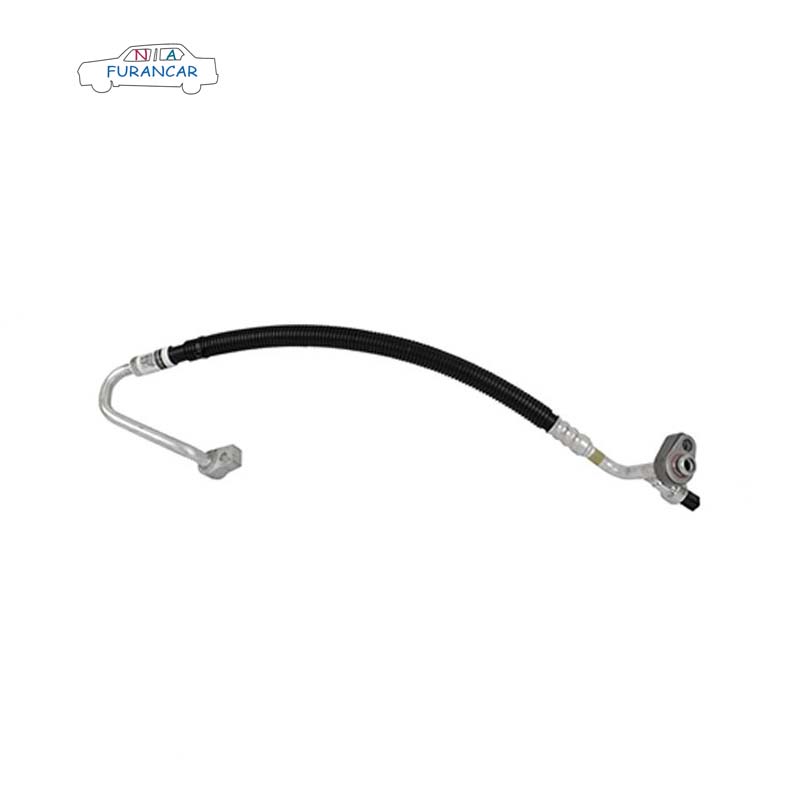

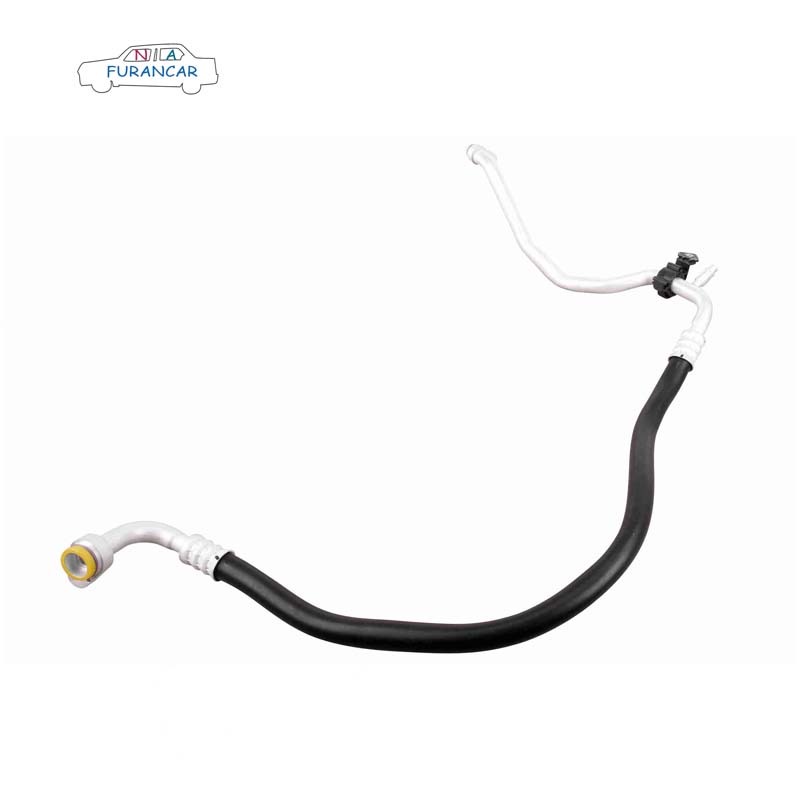

Gegenstand der Berechnung: Aluminiumrohre auf der Hochdruckseite einer Pkw-Klimaanlage.

Außendurchmesser (D) des Rohres: 12,0 mm (eine gängige Spezifikation).

Rohrmaterial: nahtloses Aluminiumlegierungsrohr 6061-T6.

3. Auswahl und Begründung der Eingangsparameter

Auslegungsdruck (P):

Begründung: Angesichts der erheblichen Schwankungen des Betriebsdrucks auf der Hochdruckseite und in Übereinstimmung mit Industriestandards, die eine Druckbeständigkeit von mindestens 3,5 MPa fordern, sowie um Druckstöße aufgrund von Systemanomalien (wie z. B. Ausfall des Kühlventilators) zu berücksichtigen, haben wir einen konservativen Auslegungsdruck gewählt.

Wert: P = 4,2 MPa (Dieser Wert liegt auch nahe am maximalen Betriebsdruck gemäß QC/T 669-2019)

Zulässige Spannung ([σ]):

Grundlage: Das Material ist 6061-T6 mit einer Mindeststreckgrenze von ca. 241 MPa bei Raumtemperatur. Angesichts der hohen Sicherheitsanforderungen an Automobilbauteile und der komplexen Betriebsbedingungen, wie z. B. Vibrationen und Temperaturwechselbeanspruchung, wurde ein relativ konservativer Sicherheitsfaktor (SF) von 2,5 gewählt.

Berechnung und Werte:

[σ] = Streckgrenze / SF = 241 MPa / 2,5 = 96,4 MPa
[σ] = 96,4 MPa

Weitere Spezifikationen:

Außendurchmesser (D): 12,0 mm

Korrosionszuschlag (C): Da es sich bei Kfz-Klimaanlagen um geschlossene, saubere Systeme handelt, ist das Risiko interner Korrosion extrem gering. Daher wird C mit 0 mm angenommen.

4. Berechnungsverfahren

Schritt 1: Wählen Sie die Berechnungsformel aus
Zur Verdeutlichung verwenden wir die bereits erwähnte vereinfachte Barlow-Formel, die für die vorläufige Konstruktionsplanung ausreichend ist:

Schritt 2: Setzen Sie die Werte ein, um die Berechnung durchzuführen.
Setzen Sie die ausgewählten Parameter in die Formel ein:
δ_min = (4,2 MPa × 12,0 mm) / (2 × 96,4 MPa) + 0
δ_min = 50,4 / 192,8
δ_min ≈ 0,261 mm
Schritt 3: Interpretation der Ergebnisse
Das berechnete Ergebnis, δ_min ≈ 0,261 mm, zeigt, dass die Wandstärke an keiner Stelle dieses Aluminiumrohrs theoretisch weniger als 0,261 mm betragen muss, um dem Auslegungsdruck von 4,2 MPa sicher standzuhalten.

5. Auswertung der Ergebnisse und endgültige Auswahl

Der berechnete Wert von 0,261 mm stellt lediglich die theoretische Mindestwandstärke dar und darf keinesfalls als endgültige Nennwandstärke interpretiert werden. Folgende Schlüsselfaktoren sind ebenfalls zu berücksichtigen: Fertigungstoleranzen: Beim Extrusions- oder Ziehprozess von Aluminiumrohren treten gewisse Schwankungen in der Wandstärke auf. Gemäß einer bestimmten Norm (z. B. T/QCKT 003-2011, für die keine konkreten Werte vorliegen) wird eine Wandstärketoleranz von ±10 % angenommen. Dies bedeutet, dass die Nennwandstärke (t_nominal) folgende Kriterien erfüllen muss, um sicherzustellen, dass die dünnste Stelle mindestens 0,261 mm beträgt:

Neben der Festigkeit muss die Wandstärke auch verfahrenstechnischen Anforderungen wie Rohrbiegen und Verbindungstechniken (z. B. Bördeln, Schweißen) genügen. Rohre mit zu dünnen Wänden neigen beim Biegen zu Faltenbildung oder Rissen.

Schwingungsermüdungsbeständigkeit:

Rohrleitungen in der Automobilindustrie sind dauerhaften Vibrationen ausgesetzt, weshalb eine ausreichende Wandstärke erforderlich ist, um Ermüdungsbrüchen entgegenzuwirken. Dies wird üblicherweise durch umfangreiche Prüfstandsversuche und CAE-Simulationen nachgewiesen, anstatt allein durch statische Druckberechnungen.

Standardisierte Auswahl:

Die Hersteller von Aluminiumrohren produzieren im Allgemeinen nur Standardausführungen, wie z. B. 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,5 mm usw.

Endgültige Entscheidung:
Unter Berücksichtigung aller oben genannten Faktoren würde ein Ingenieur selbst bei einer berechneten Mindestwandstärke von nur 0,29 mm (unter Berücksichtigung der Toleranzen) niemals eine so extreme Wandstärke wählen. Stattdessen würde er eine Wandstärke aus den Standardvorgaben auswählen, die nicht nur die Festigkeitsanforderungen erfüllt, sondern auch ein optimales Verhältnis zwischen Herstellbarkeit, Dauerfestigkeit und Kosten bietet. In diesem Fall wären 1,0 mm oder 1,25 mm realistischere und zuverlässigere Nennwandstärken. Diese Wahl gewährleistet eine sehr hohe Sicherheitsmarge, um dynamische Belastungen und Unsicherheiten zu berücksichtigen, die vom Berechnungsmodell nicht vollständig abgedeckt werden.

IV. Schlussfolgerungen und zukünftige Forschungsrichtungen

Die Wandstärke von Aluminiumrohren für Kfz-Klimaanlagen wird nicht durch einen einzigen Zahlenwert definiert, sondern durch spezifische Normen wie „Aluminiumrohre und -baugruppen für Kfz-Klimaanlagen“ (T/QCKT 003-2011) geregelt, die allgemeine Leistungsanforderungen festlegen. Die minimal zulässigen Werte werden durch technische Berechnungen auf Basis der allgemeinen Rohrleitungstheorie (z. B. GB/T 20801, ASME B31.3) ermittelt. Die Nennwerte werden letztendlich unter Berücksichtigung von Fertigungsprozessen, Kosten und standardisierten Spezifikationen ausgewählt.

Wesentliche Berechnungselemente: Die Berechnung der Wandstärke basiert auf dem Festigkeitsnachweis gemäß den Prinzipien der Werkstoffmechanik. Die wichtigsten Eingangsparameter sind der Auslegungsdruck (P) und die zulässige Spannung des Materials ([σ]). Die Bestimmung dieser Parameter erfordert ein umfassendes Verständnis der Betriebsbedingungen des Systems und die Anwendung geeigneter Sicherheitsfaktoren.

Diese Studie zeigt, dass spezifische Tabellen mit Wandstärkenwerten, Toleranzbereichen und detaillierten offiziellen Berechnungsbeispielen über öffentliche Kanäle äußerst schwer zu beschaffen sind. Diese Informationen stellen jedoch einen wesentlichen Teil des technischen Know-hows von Automobilherstellern und Komponentenlieferanten dar.

Theorie und Praxis vereint: Die aus theoretischen Berechnungen abgeleitete Mindestwandstärke bildet lediglich den Ausgangspunkt für die Konstruktion. Die endgültige Wahl der Wandstärke ist ein umfassender Entscheidungsprozess, der praktische Faktoren wie Fertigungstoleranzen, Biegeprozesse, Schwingungs- und Ermüdungsbeständigkeit sowie standardisierte Lieferbedingungen berücksichtigen muss.
